Lini Produksi Handuk Tangan Z-lipat Baja ke Baja Emboss
Keterangan
Z fold hand towel Production Line dikembangkan untuk pelanggan yang menargetkan kapasitas produksi tinggi dan produk handuk tangan yang sangat baik.Bekerja dengan tipe lipat hisap mekanis dan vakum, dapat berjalan pada kecepatan stabil 180m/menit.

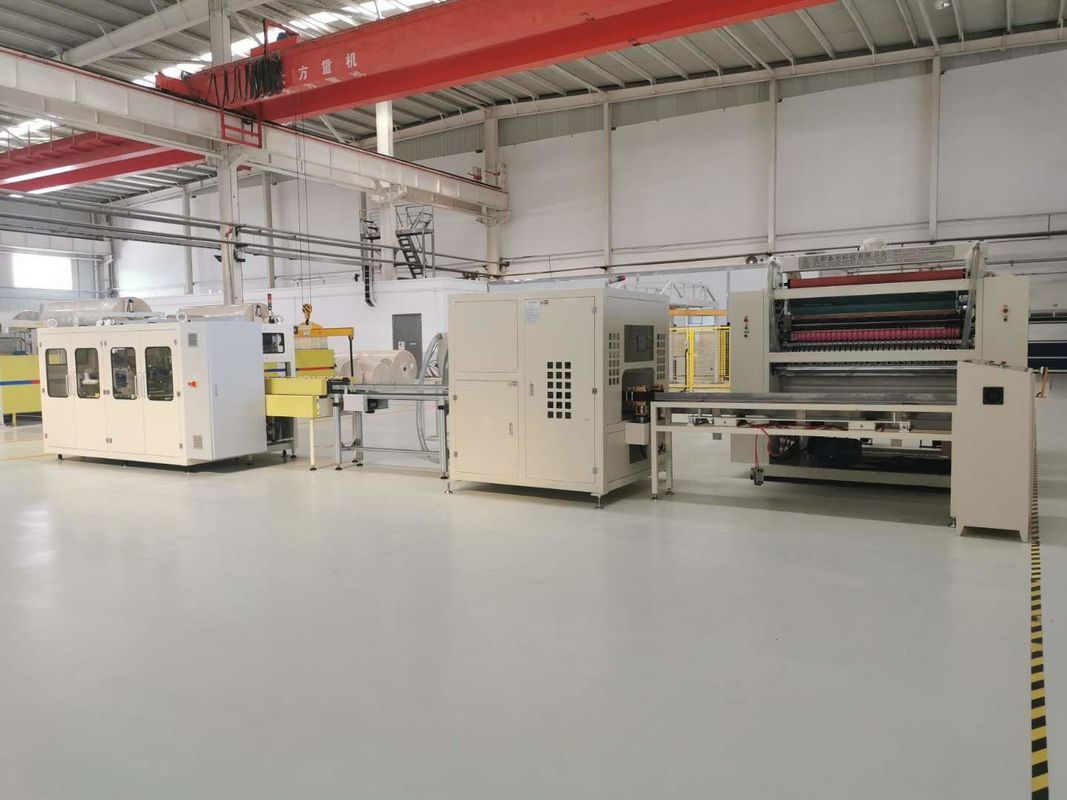

Satu set mesin lipat handuk + satu set mesin potong kayu gergaji + satu set mesin pengemas handuk otomatis membuat garis produksi handuk tangan sepenuhnya otomatis.Desain yang ringkas dan penyesuaian yang mudah membantu operator memiliki kontrol penuh atas fungsionalitas dan produksi alat berat.Embossing wajah penuh (standar/opsional), Logo emboss (standar/opsional), Laminasi lem opsional), pencetakan logo 1/2 warna (opsional) tersedia.
Spesifikasi Teknis
| Mesin Handuk Tangan YY-Z dengan Laminasi | |
| 1. Gulungan jumbo |
(1) Ukuran gulungan jumbo: Maxφ1500mm×1200mm (diameter gulungan jumbo×lebar); (2) Bahan gulungan jumbo: 36-52g/㎡kertas bubur kayu lapis tunggal; (3) Diameter dalam jumbo roll core:3” (φ76m) (4) Pelat dinding lantai berdiri dengan ketebalan 30mm. (5) Dua dudukan pelepas, dua sabuk lebar dan datar untuk setiap dudukan pelepas. (6) Ketegangan kertas dikendalikan oleh konversi frekuensi motor independen, Ini sedikit dapat disesuaikan pada layar sentuh. |
| 2. Ukuran produk |
(1) Ukuran pemotongan melintang: 225 ± 2mm (ukuran lain silakan pesan); (2) Ukuran terlipat: 75±2mm; (3) Ukuran produk: 225x230mm. (4) Kecepatan produksi: 800-1000 lembar/mnt/baris untuk handuk tangan biasa. (5) Lipatan produk selesai sangat halus dan rapi, tidak ada kerutan. |
| 3. Bagian Embossing Umum |
(1) Satu set embos baja ke baja.Rol emboss baja dibuat dengan ukiran Laser (Pembeli menyediakan pola emboss dan konfirmasi dengan penjual) (2) Struktur atas dan bawah, Ketebalan pelat dinding 55mm, Kontrol tekanan silinder pneumatik, Dilengkapi dengan perangkat batas. (3) Penghapusan dan pelumasan debu kertas dengan kain kempa;Perangkat keamanan; (4) Diameter rol baja adalah 240mm, ketebalan rol 40mm, Bahan rol adalah frekuensi tinggi yang diproses oleh baja bulat 40CR khusus. |
| 4. Melipat dan Memotong bagian |
(1) Jenis hisap vakum; (2) Pisau tetap melintang dapat naik dan turun secara independen dengan silinder, memastikan terpotong (3) Sudut pisau putar melintang dapat disesuaikan. (4) Pelat dinding lantai berdiri dengan ketebalan 55mm. (5) Penyebaran kertas dengan rol berbentuk busur yang dapat disesuaikan. |
| 5. Daya yang dibutuhkan |
(1) Pompa vakum: 22KW (merek Longtech);Motor pengumpanan kertas: 1.5KW * 2; (2) Motor utama: 7.5KW (3) 380V, 50HZ (pembeli mengkonfirmasi saat memesan) (4) Tekanan udara: ≥0,5Mpa. (5) Pengaturan kecepatan frekuensi motor utama, kabinet listrik independen dengan ventilasi udara dan fungsi pendinginan. (6) Kotak saklar penghenti darurat bergerak. |
| 6. Lainnya |
(1) PLC: merek Delta;Inverter : Merk Delta.Layar sentuh: merek Delta. (2) Cat pemanggang untuk logam, penggerak mesin berwarna kuning, mesin utama berwarna putih krem, penutup pengaman berwarna putih krem; (3) Kemasan ekspor; (4) Perlindungan: Semua bagian mengemudi dan menggigit memiliki penutup yang aman dan tanda bahaya. (5) Semua rol penggerak mengadopsi selongsong ekspansi. |
| Gergaji Log Otomatis YY-HT | |
| Kecepatan produksi | Kecepatan produksi stabil: 60 potongan/mnt; |
| Penggilingan pisau | Penggilingan pisau otomatis;waktu dapat diatur. |
| Mengemudi untuk memberi makan kertas | Penggerak motor servo, merek Siemens. |
| Pengepresan kertas |
Struktur pengepresan kertas kiri dan kanan dengan sabuk datar anti-statis yang sangat baik; Lebar pemotongan disesuaikan dengan sekrup utama, membagi tampilan penggaris; |
| Kisaran pemotongan |
Handuk tangan lipat N (dengan atau tanpa kemasan lengan); Panjang: <2000mm Lebar: 100mm- 300mm ； Tinggi: 0-100mm; |
| Modus pemotongan | Memotong menjadi bagian yang sama, Pemangkasan kepala dan ekor otomatis (Min 2cm setiap sisi); |
| Sistem pengaturan |
Kontrol program PLC, merek Siemens; Inverter adalah merek Siemens; Layar sentuh adalah merek Siemens; |
| Sistem penggerak |
Penggerak servo penuh;merek motor servo adalah Siemens. Drive link dengan sabuk datar anti-statis yang sangat baik; |
| Perangkat pelindung |
Alarm kesalahan otomatis; Tampilan sistem IO dan pemecahan masalah; Penutup pengaman peralatan dan jaring besi built-in, Kaca organik untuk observasi luar; |
| Tenaga dibutuhkan | 3 fase 5 kabel, AC380V 50Hz 7.7KW; |
| Tekanan udara | 0,5-0,6Mpa (pembeli mempersiapkan); |
| Konsumsi udara | 120-160L/mnt; |
| Kebisingan mesin | ≤80dB； |
| Ukuran mesin |
Mesin utama: Sekitar 2010mm×1500×1972mm(L×W×H)； Unit konveyor: Sekitar 2600mm×400×1000mm(L×W×H)； |
| Berat mesin | 2000KG |
| Lukisan | Cat pemanggang untuk logam, penggerak mesin berwarna merah, mesin utama berwarna putih krem, penutup pengaman berwarna putih krem; |
| Mesin Pengemas Otomatis YY-TP25C | |
| Lingkup aplikasi | Paket lembut tunggal N Lipat handuk tangan |
| Infeed | Pemberian Makan Cerdas Otomatis ASF |
| Kecepatan Desain | 35-45 bungkus/menit |
| Kecepatan Operasi Stabil | 35-45 bungkus/menit |
| Dimensi Produk |
Panjang: 200mm-300mm Lebar: 110mm-250mm Tinggi: 60mm-115mm |
| Film Pengemasan | Gulung film Prebag |
| Max Film Dia. | ≥600mm |
| Ukuran Mesin | 4120 mm x 2030 mm x 1930 mm (PxLxT) |
| Berat Mesin | 2600KG |
| Film Prebag | CPP,PE |
| Udara Kompresi | Tekanan Udara ≥ 0,6 MPA/ Konsumsi udara ≥ 30 L/mnt |
| Tegangan Catu Daya | 440V/60HZ |
| Daya Total Motor | 14,8KW |
| Daya Pemanasan | 1,2KW |
| Kisaran variasi aadaptiftegangan | +/-10% |
| Masukan I/O (VDC) | 24VDC |
| Keluaran I/O (VDC) | 24VDC |
| Warna Perangkat dan Finishing Permukaan | Abu-abu Tua, Penyemprotan Statis & Pengecatan Kue |
| Lipatan Gusset | Dengan cetakan vakum |
